压缩纹理

简介

KTX2 (Khronos Texture Container version 2.0) 是 Khronos 推出的现代纹理容器格式。KTX2 会根据设备平台支持，在运行时转码到对应格式的压缩纹理（ASTC/ETC/BC/PVRTC等）。压缩纹理在移动设备上的内存占用比传统图片格式低很多。glTF 中使用 KTX2 需要包含 KHR_texture_basisu 扩展。Galacean Effects 自 2.8.0 版本开始支持 KTX2。

考虑到 ASTC 4×4 格式在移动设备上的广泛支持度（覆盖几乎所有现代移动设备），Galacean Effects 采用 UASTC 编码存储在 KTX2 容器中，在运行时转码为 ASTC 4×4 压缩纹理。这种方案简化了集成复杂度并保证了最佳兼容性。

原始图片 → UASTC 编码 → KTX2 容器 → Runtime 转码 → ASTC 4×4 → GPU

使用

1. 动效制作发布

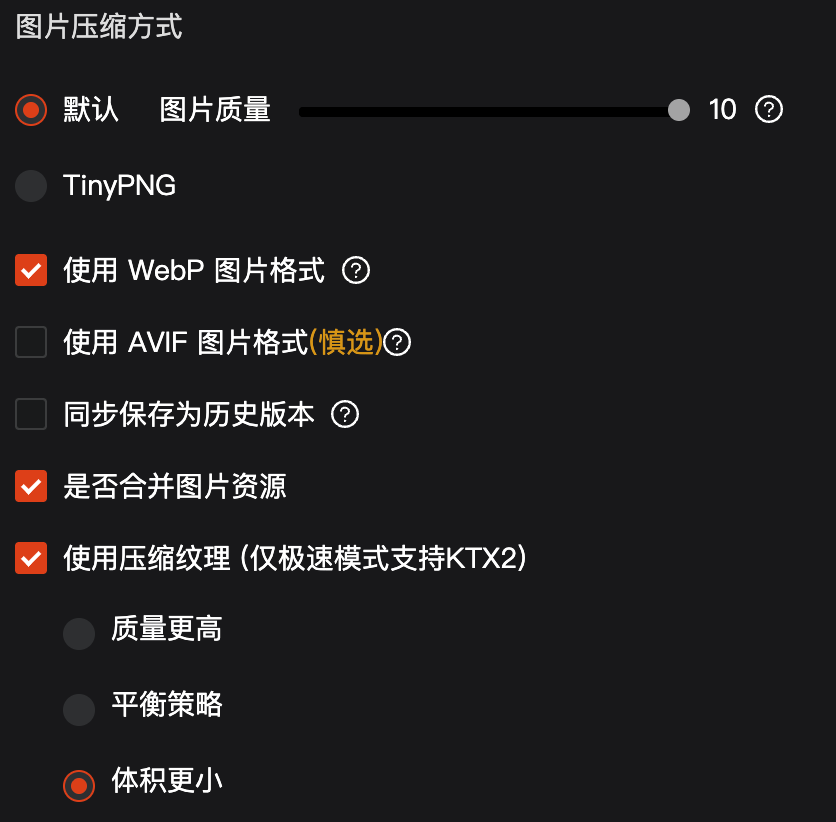

在发布时，使用极速发布并勾选“使用压缩纹理”：

2. 插件引入

需要额外接入插件（请确保插件版本号与 @galcean/effects 版本号一致）。

安装依赖

$ npm i @galacean/effects-plugin-ktx2 --save

代码引入

import { Player } from '@galacean/effects';
// 确保在 @galacean/effects 引入之后再引入插件, 插件版本保持和 @galacean/effects 一致
import '@galacean/effects-plugin-ktx2';

3. 运行时使用

a. 方案 A：使用 AssetManager 预加载（推荐）

创建AssetManager和loadScene 时设置 useCompressedTexture: true

const assetManager = new AssetManager({ useCompressedTexture: true }); // ✅ 启用 KTX2

const loadedScene = await assetManager.loadScene(sceneData, player.renderer);

await player.loadScene(loadedScene, {
  useCompressedTexture: true,
});

b. 方案 B：直接加载场景

loadScene 时设置 useCompressedTexture: true

await player.loadScene('xx.json', {
  useCompressedTexture: true,
});

Runtime 会默认使用主线程解析 KTX2 文件，如若想使用 WebWorker 解析，可先注销后再注册：

import { unregisterKTX2Loader, registerKTX2Loader }
  from '@galacean/effects-plugin-ktx2';

// 先注销 KTX2 加载器
unregisterKTX2Loader();
// 使用 WebWorker，worker 数为 2 个
registerKTX2Loader(2);

注意事项

• KTX2 转码使用到了 WebAssembly 技术，需要保证使用 Chrome 57+，和 iOS 11.3+（11.0 ~ 11.2 以下的 WebAssembly 存在 bug）。
• 使用 Worker 解析，需知晓：iOS 16 以下系统在通过 Worker 加载必要的 KTX2 解析文件时会概率发生无返回的情况。

为什么选择 KTX2 ?

传统纹理格式

以下图为例：前端习惯叫做雪碧图，在游戏界一般叫做 Atlas 图集，原始分辨率为 1024 × 1024，文件大小为 1.7 MB。

一般情况下，浏览器会将 JPEG/PNG 图片文件解压，并解码成显卡可识别的 RGB(A) 位图格式纹理。若图片带有 Alpha 通道，则需要占用 1024 × 1024 × 4 = 4 MB 的内存，这 4MB 的数据同时也需要加载到 GPU 缓存中。

因此，使用 JPEG/PNG 文件作为纹理时，存在以下问题：

• 🕐 解码耗时：浏览器解压图片存在耗时，图片越大，耗时越长

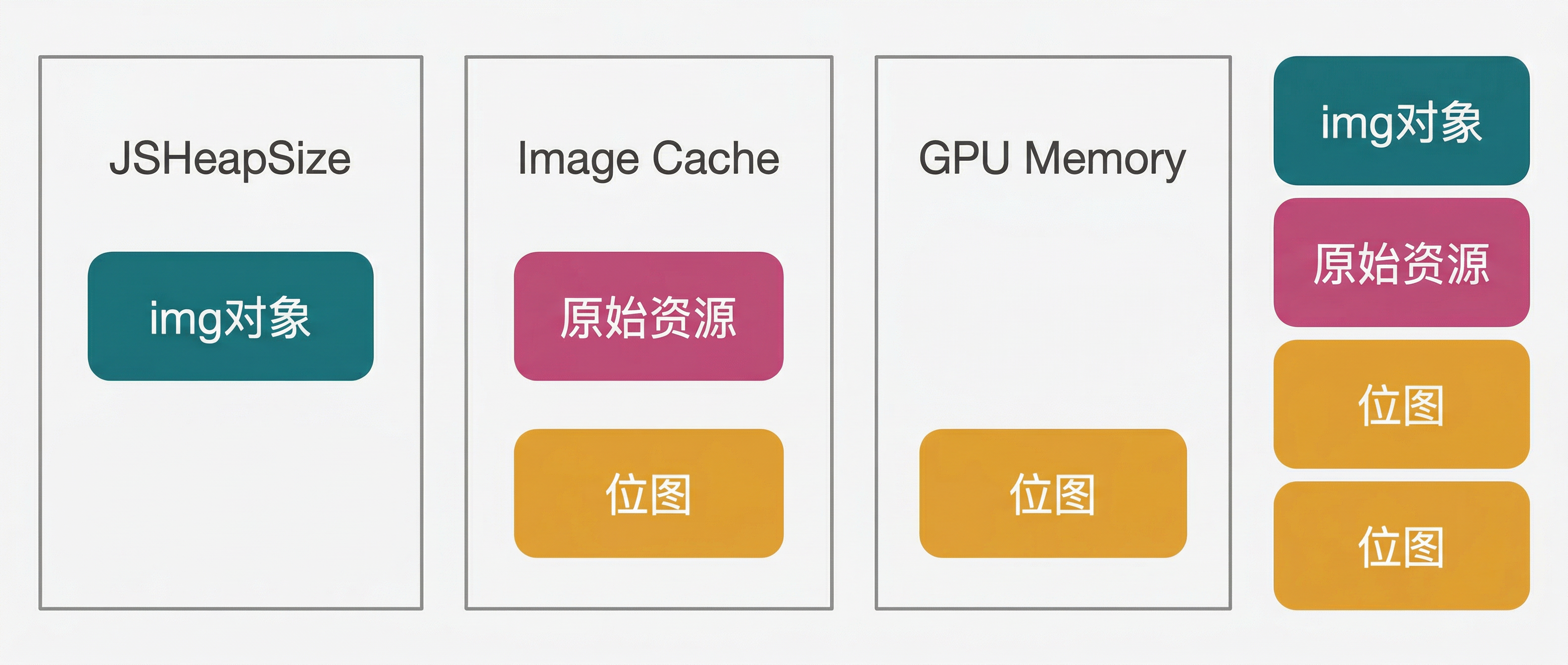

• 💾 内存占用高：除原始文件的存储外，浏览器和 GPU 还会各自保存一份位图数据（见图示 1）

可以看出，在大体量纹理应用场景下，上述第二个问题的瓶颈会越来越明显，在移动设备上很容易造成 OOM（内存溢出）。

硬件压缩纹理格式

压缩纹理是游戏领域常用的纹理压缩技术，依赖特定硬件实现。经过特定算法压缩后的纹理可直接存储在 GPU 中，只有当 Shader 进行纹理查询（Texture Lookup）时才会触发解压操作，GPU 通常会对解压过程进行优化以提升性能。

相比 JPEG/PNG，压缩纹理在内存上具有质的优势：

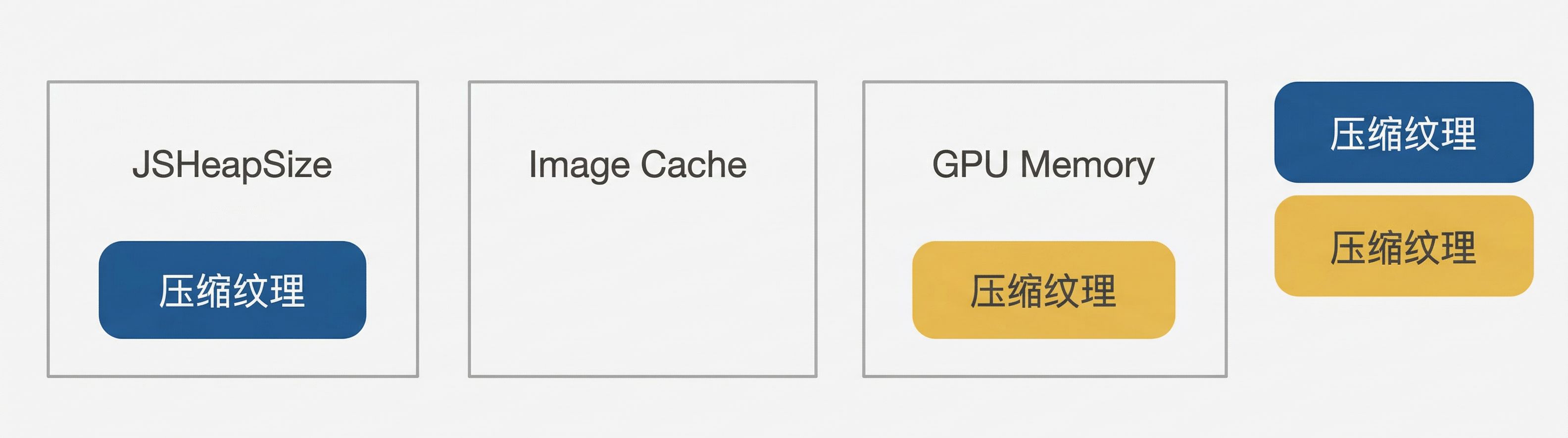

• ✅ 显存占用极低：GPU 直接保存压缩后的纹理数据，无需解码为完整位图（见图示 2）
• ✅ 省去解码耗时：无需像 JPEG/PNG 那样进行完整的图片解码
• ✅ 内存可控：如图示 2 所示，JS Heap 中的占用可以手动控制释放

约束与代价

压缩纹理并非没有限制，使用时需注意以下几点：

KTX2 的优势

尽管压缩纹理有着显著的性能优势，但其平台差异性始终是工程实践中的一大难题：

• iOS 设备普遍支持 PVRTC / ASTC
• Android 设备普遍支持 ETC / ASTC
• PC 端 普遍支持 BC 系列格式

不同平台需要分别打包对应格式的压缩纹理资源，若要做到全平台兼容，通常需要维护多套资源，这极大地增加了资源管理和发布的复杂度。

需要维护多套资源：
├─ iOS 设备     → texture.pvr (PVRTC)
├─ 高端 Android → texture.astc (ASTC)
├─ 老 Android   → texture.ktx (ETC2)
├─ PC/WebGL     → texture.dds (BC7)
└─ 兜底方案     → texture.png

构建脚本：
if (platform === 'ios') {
  compile('pvrtc');
} else if (isModernAndroid) {
  compile('astc');
} // ...复杂的判断逻辑

发布产物：
resources/
├─ texture.png
├─ texture.pvr
├─ texture.astc
└─ texture.etc2

KTX2 正是为了解决这一问题而生。 它以 UASTC 作为统一的中间格式存储在 KTX2 容器中，在运行时根据当前设备的硬件能力动态转码为对应的压缩纹理格式。它有以下优势：

• 🗜️ 超级压缩：传统压缩纹理（如ASTC/ETC 文件）虽然节省了显存，但其传输体积往往比普通纹理格式还要大。KTX2 在此基础上引入了超级压缩机制，在 GPU 压缩格式之上额外套一层通用压缩，大幅减小文件的传输体积。
• 📦 一份资源，全平台适配：无需为不同平台单独维护多套压缩纹理资源，研发侧只需关注 KTX2 一种格式，无需处理繁琐的平台分支逻辑，降低集成复杂度。
• ✅ 保持压缩纹理的全部优势：传输体积显著小于传统压缩纹理格式，CPU 解压速度快，不影响运行时性能，GPU 侧依然使用原始压缩格式，显存优势完全保留。
• 📋 标准化容器：相比各厂商私有格式（.dds/.pvr 等），KTX2 是 Khronos 制定的开放标准，元数据更丰富，
  Mipmap 支持统一，工具链一致（toktx/ktxtools）。
• 🔗 glTF 生态集成：KTX2 已被 glTF 2.0 官方扩展采用（KHR_texture_basisu），Three.js、Babylon.js 等主流 Web 引擎均已内置支持。
