动画状态机

概览

什么是动画状态机？

「动画状态机」是一种将动画划分为不同“状态”并定义其切换逻辑的架构模式，它广泛应用于游戏开发、人机交互系统与高级 UI 动效设计中，是实现“响应式动画”的核心技术之一。

为什么你需要动画状态机？

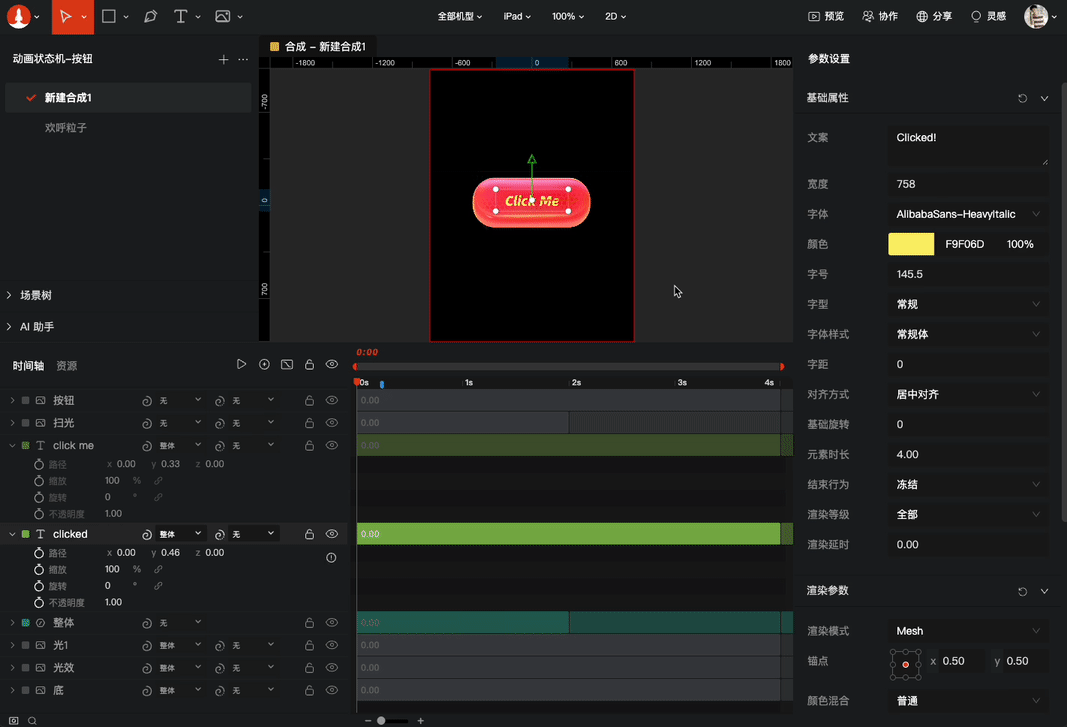

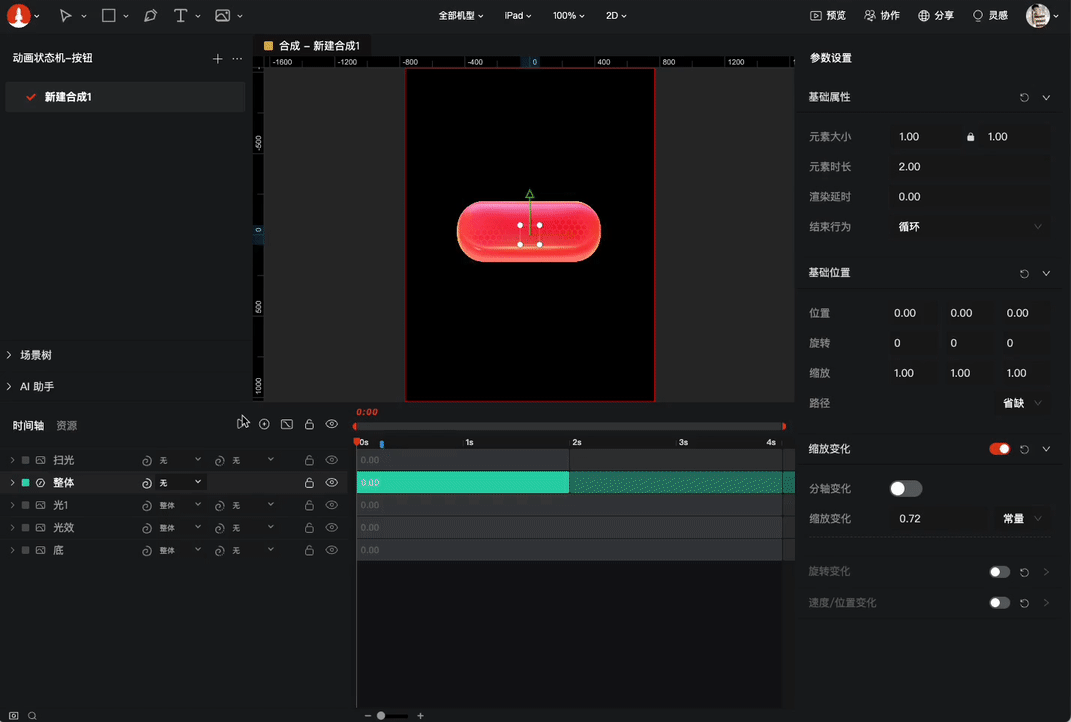

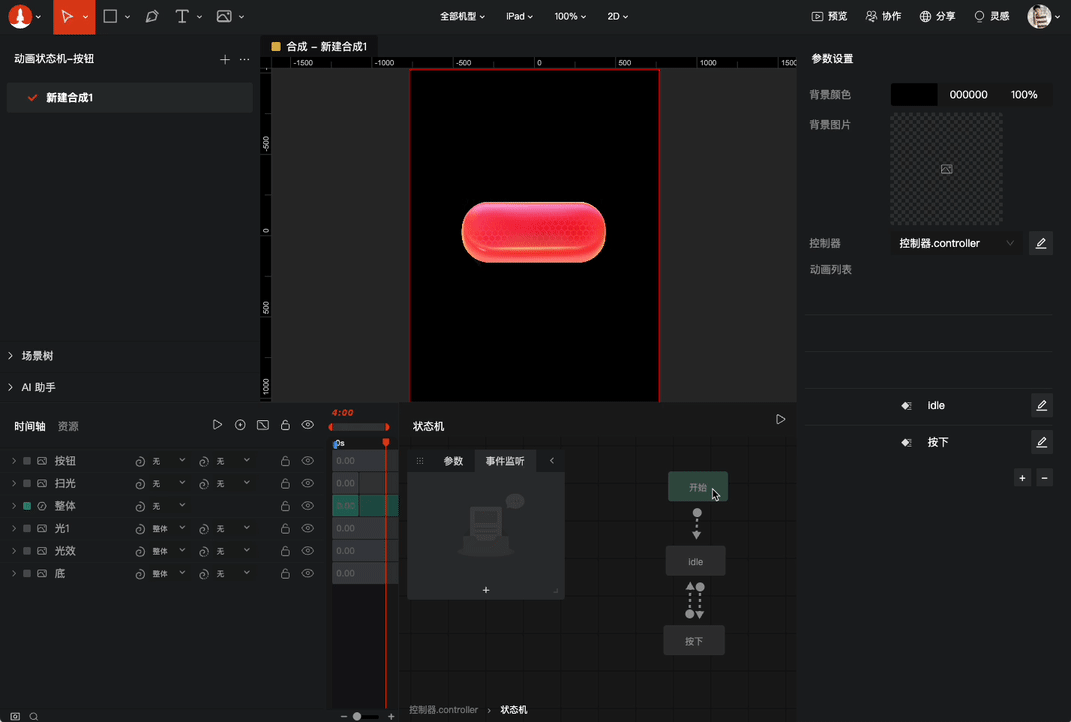

使用动画状态机可以非常方便地做互动类型的动画。观看下面的视频，可以直观了解状态机的运行原理及制作方法。

组成要素

一个动画状态机由以下几部分组成：

• 【状态】：简单来说，一个状态就是一段动画。比如将空闲、抽奖、按下、抬起、走路、跳跃等动画分别作为一个状态。
• 【切换条件】：从一个状态切换到另一个状态的条件。切换条件由参数控制。
• 【参数】：作为控制切换的实体。比如设置抬起到按下的切换条件为 pressDown 参数触发；或者设置播放抽中奖品2动画的条件为参数 winPrize 被设置为 2。
• 【事件监听】：监听目标元素的鼠标或手势事件，让指定的参数生效。比如监听按钮元素的按下（pointerdown）事件，然后触发 pressDown 事件，从而驱动状态机的状态流转。

下面分别展开介绍。

基础用法

状态

状态包含开始、动画这 2 种基础类型。

开始状态

表示动画的起始位置，从开始连出的第一个状态即为默认的动画状态。开始到默认状态之间不需要切换条件。

动画状态

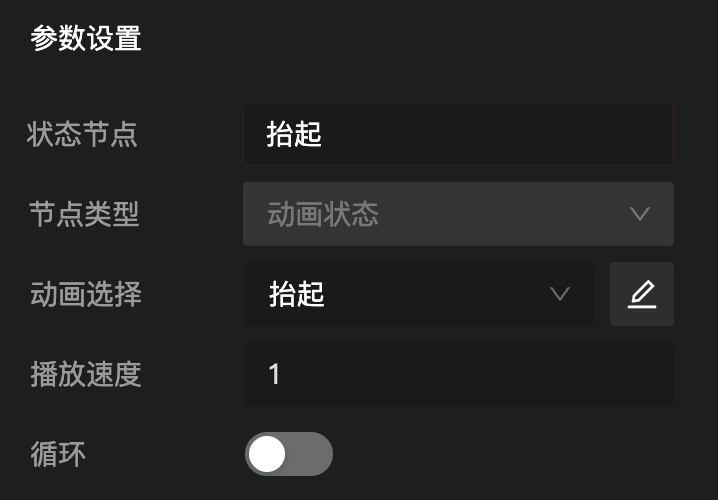

一个动画状态由一段动画组成。一段动画由若干个元素的 K 帧组成。在状态的参数设置中可设定以下内容：

• 名称：可自定义修改状态的名称。
• 动画选择：指定当前状态播放的动画。
• 播放速度：当前状态使用的动画的播放速度。
• 循环：当前状态是否循环播放。

切换条件

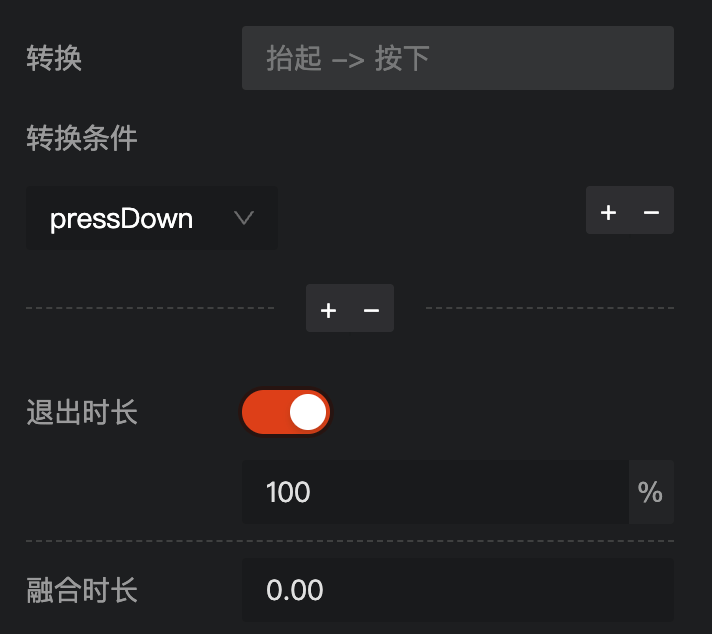

切换条件以连线的形式存在。连线带有方向性，连线指示了从一个状态流出，然后流入到另一个状态。在连线的参数设置中可以设定以下内容：

• 切换条件：设置可以发生状态切换的参数条件。图中的条件为 pressDown 参数被触发。
• 退出时长：打开退出时长，且时间为 100%，则状态动画播放完成后，自动流入到下一个状态。
• 融合时长：状态切换的动画属性的融合时长，单位为秒。设置融合时长可以避免硬切，可按需使用。

参数

参数有 3 种类型：

• 布尔类型：值为 true 或 false。
• 数字类型：值为数字。
• 触发器类型：没有值，表示一次性触发。与布尔类型相比，使用触发器类型无需手动重置。

切换条件依据选中的参数类型不同，会自动展示不同的输入控件，如下图所示：

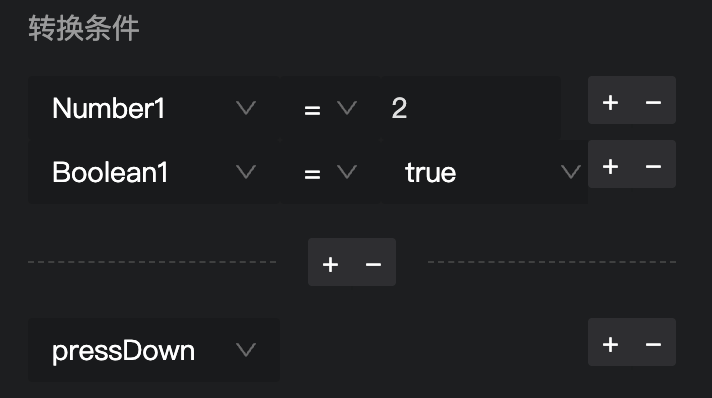

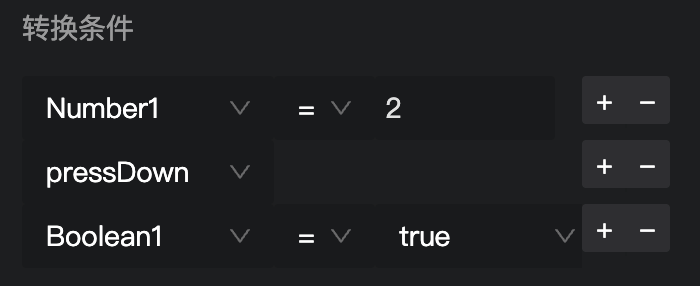

转换条件支持复合条件，在同个分组内的条件表示并，不同分组之间表示或。比如下面的切换条件为以下二选一：

1. Number1 等于 2 且 Boolean1 等于 true。
2. pressDown 触发。

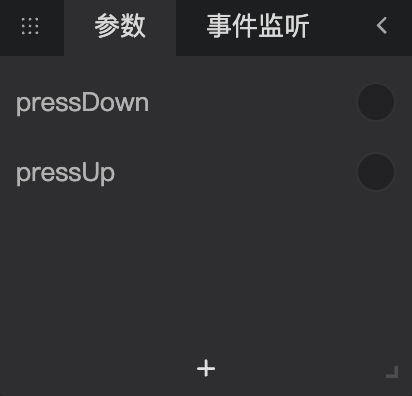

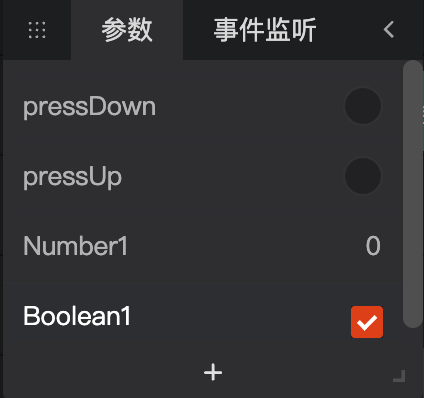

参数需要先在浮动的参数面板中创建：

事件监听

事件监听可以让设计独立完成一个交互而无需开发介入，比如篇首视频中展示的按钮点击交互。

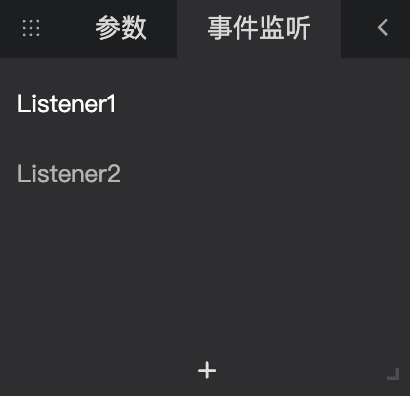

事件在浮动的事件监听面板中创建：

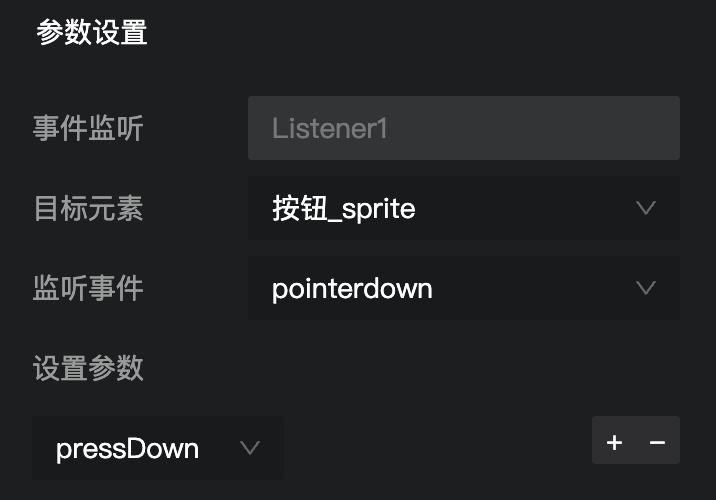

在事件监听的参数设置中可以设定以下内容：

• 目标元素：合成中的元素，目前支持的元素的类型有：图层元素、交互元素、文本元素、形状元素。
• 监听事件：支持的事件有：点击（click）、按下（pointerdown）、抬起（pointerup）、拖拽移动（pointermove）。
• 设置参数：目标元素发生监听的事件后，要修改的参数。同样这里的设置参数会根据参数类型展示对应的输入控件。

交互

创建状态机

合成的状态机在合成的参数设置中。状态机以控制器的形式存在。

方式一：通过合成的属性面板

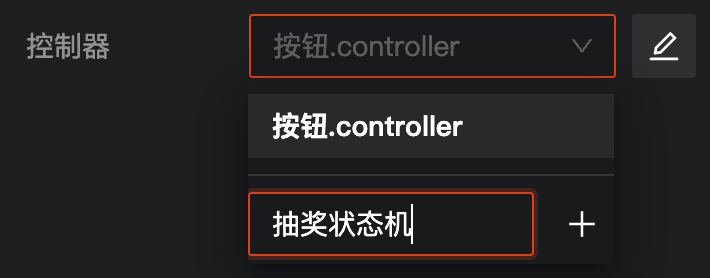

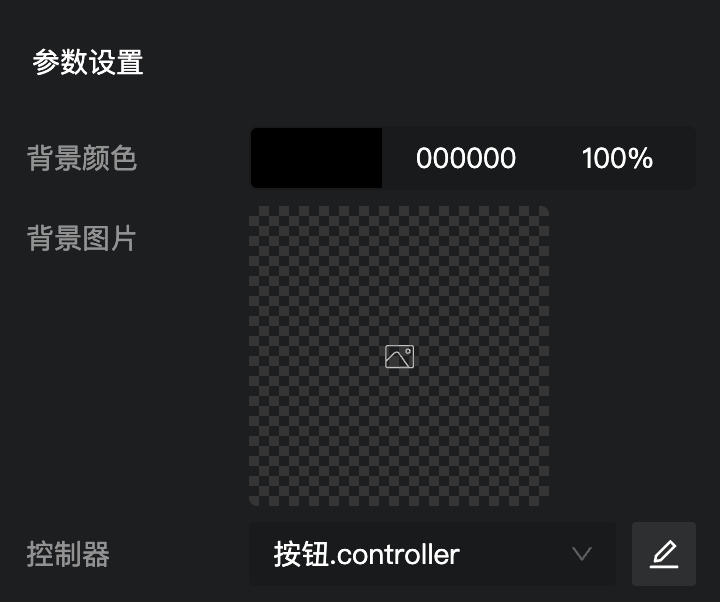

点击画布空白处，可调出合成的参数设置。在下拉底部的输入框中输入状态机名称，点击【+】号，可添加一个控制器资源。

首次创建或切换合成会自动打开相应的状态机面板。若状态机面板被关闭，点击上图的笔图标，可以再次调起状态机面板。

方式二：通过资源管理器

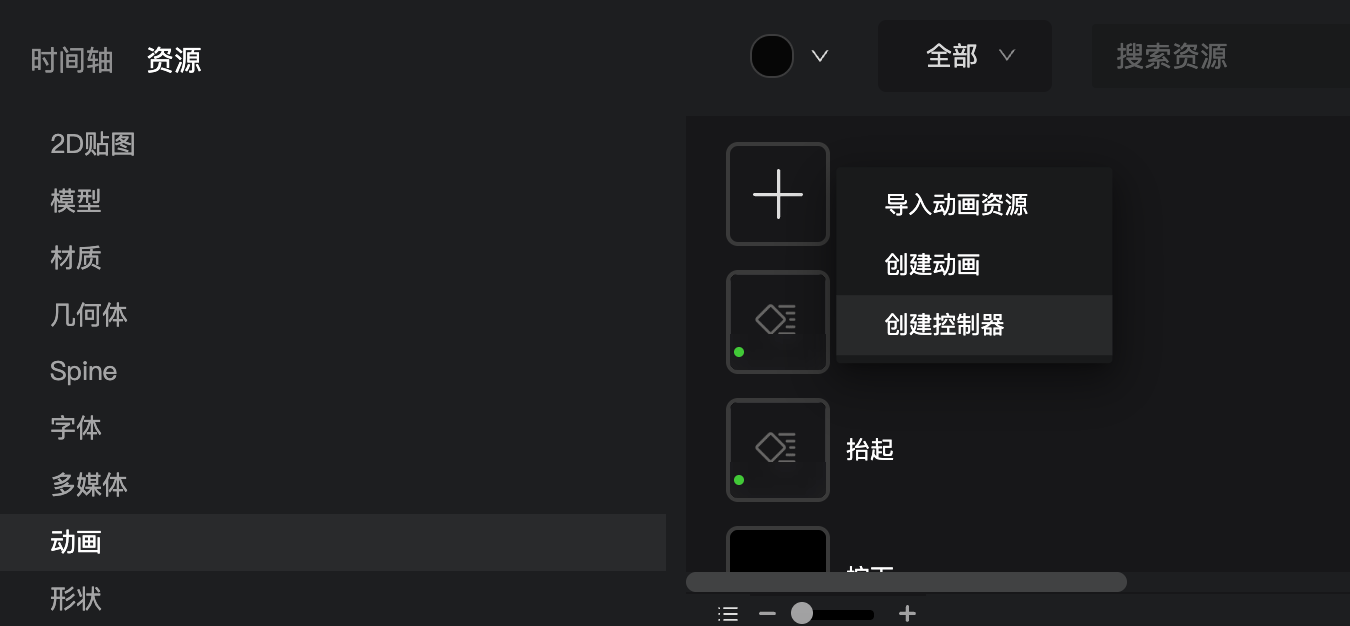

资源管理器切到“动画”标签，然后点击【+】号，点击创建控制器。之后在合成的属性面板的下拉中选中这个控制器（同上一步）。

方式一创建的控制器资源也会展示在资源面板的动画列表中。

（方式一比方式二减少了调起资源面板的过程，看个人喜好）

创建动画

方式一：通过合成的属性面板

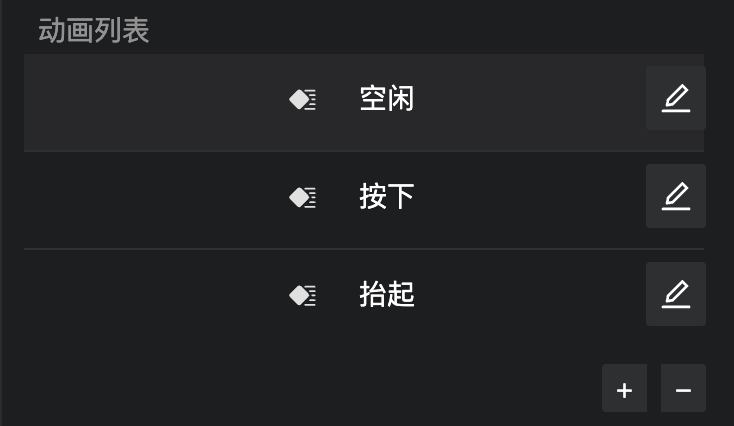

在合成属性面板的动画列表属性，点击【+】号创建动画资源。点击选中资源，按回车可重命名，按删除键可删除。

方式二：通过资源管理器

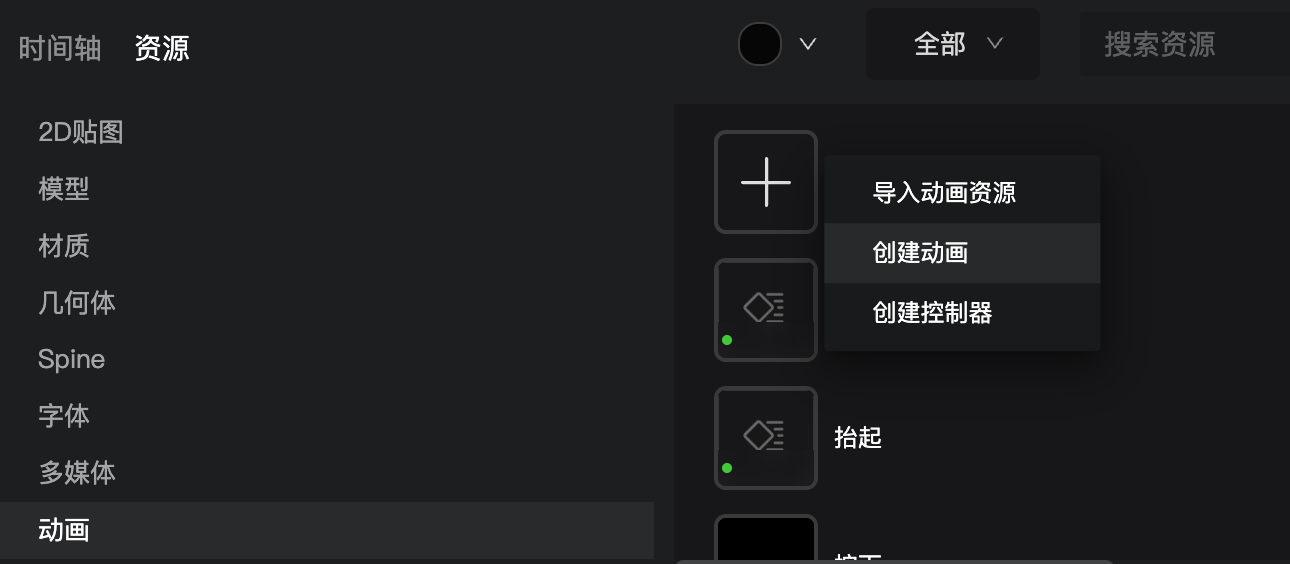

在资源管理器中，点击创建动画菜单，可创建动画资源。

使用动画

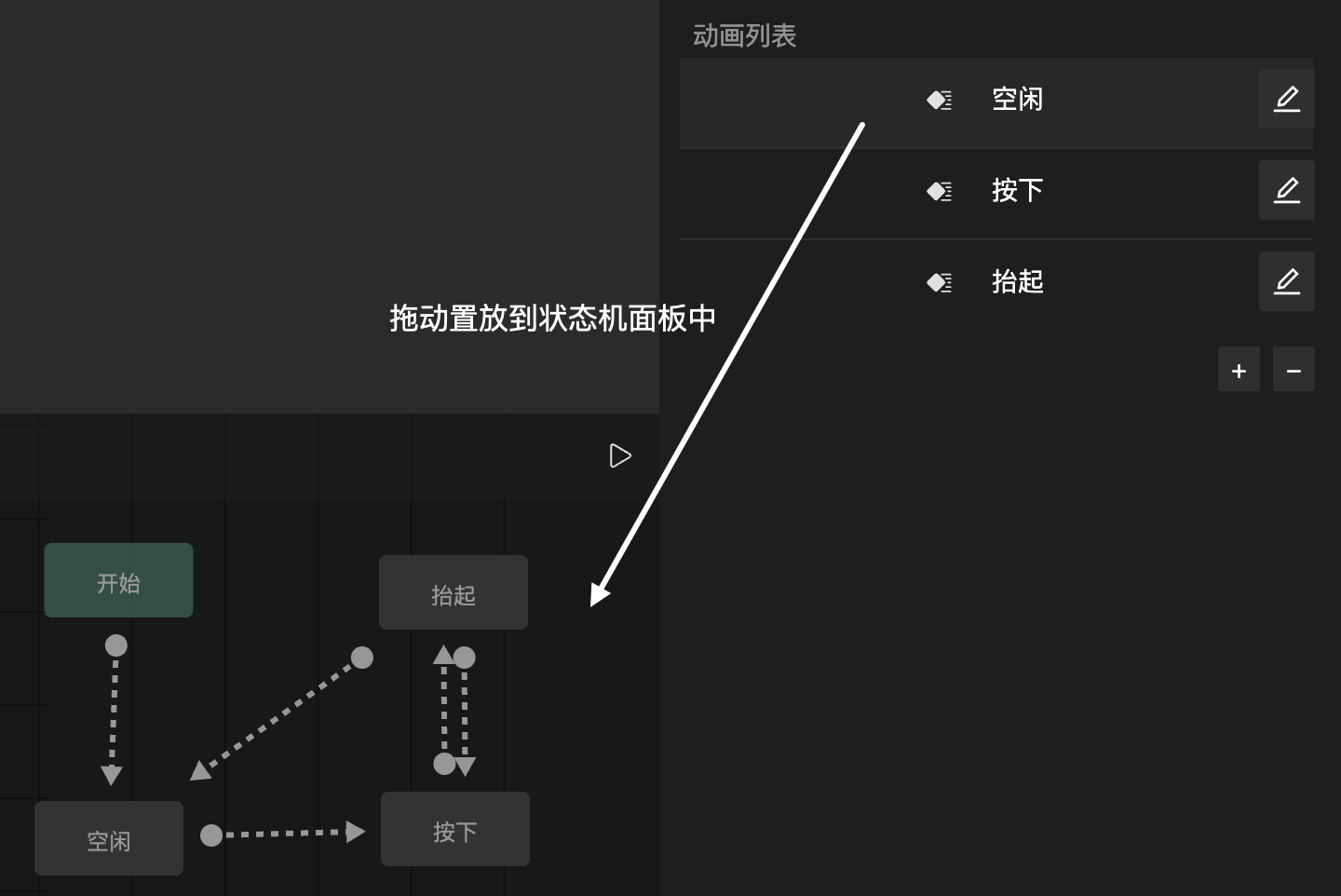

方式一：从合成的属性面板中，拖动动画到状态机面板中。

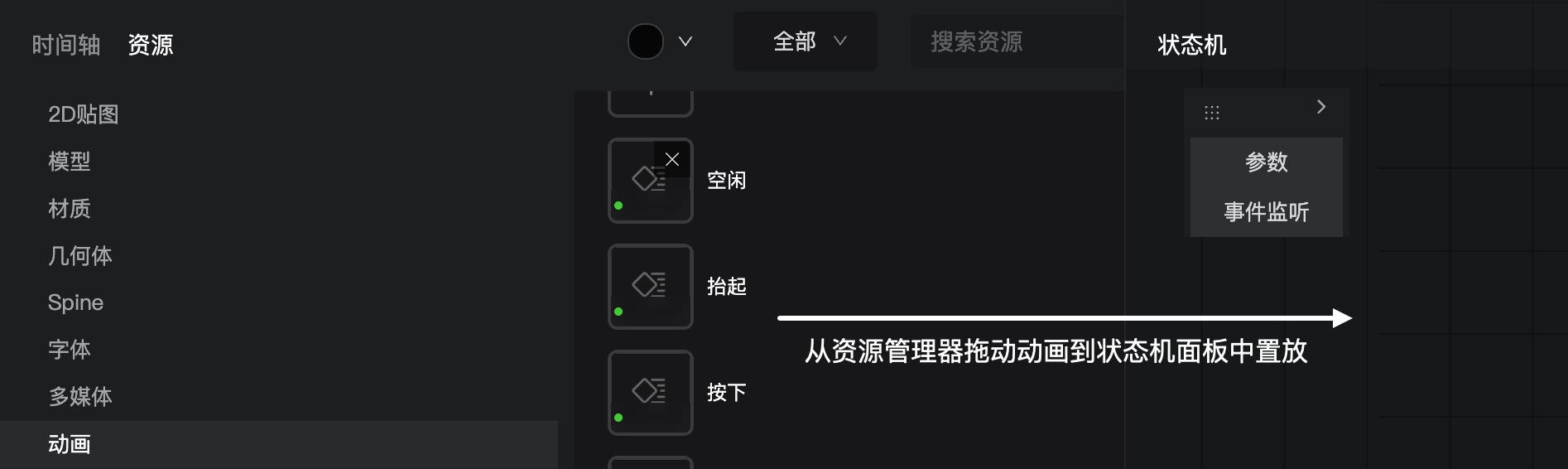

方式二：从资源管理器拖动动画资源到状态机面板中置放

高阶用法

层次状态机

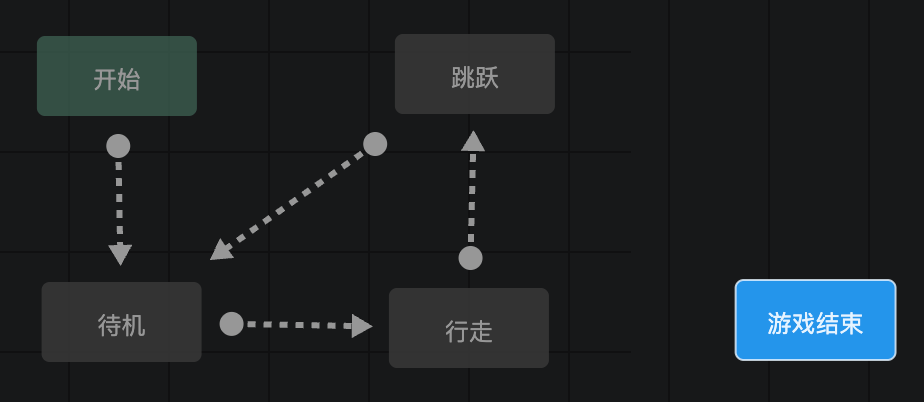

层次状态机是指状态机中可以嵌套状态机，是一种分而治之的思想。举一个例子，角色有待机、行走、跳跃这 3 个状态，在任何状态中一旦触碰到敌人，则会切换到游戏结束状态。如下图所示：

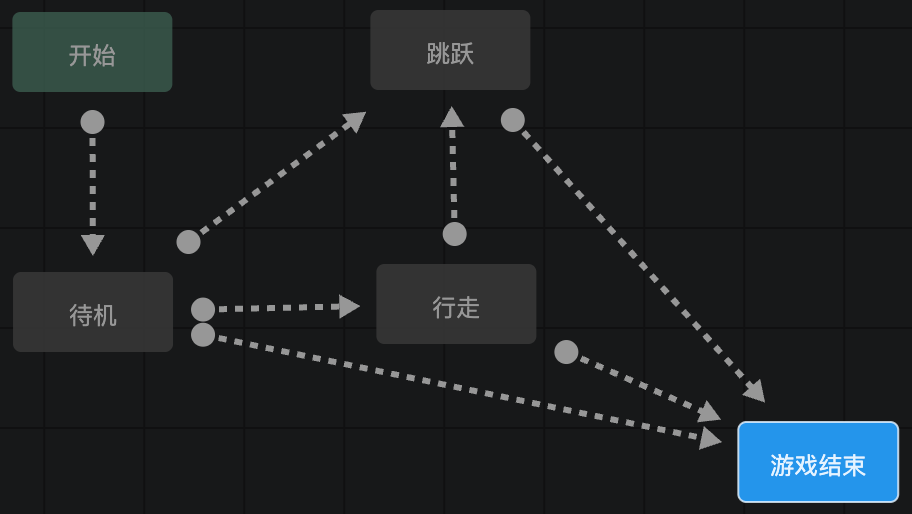

如果没有层次状态机，那么这 3 个状态都需连到游戏结束，如下图所示：

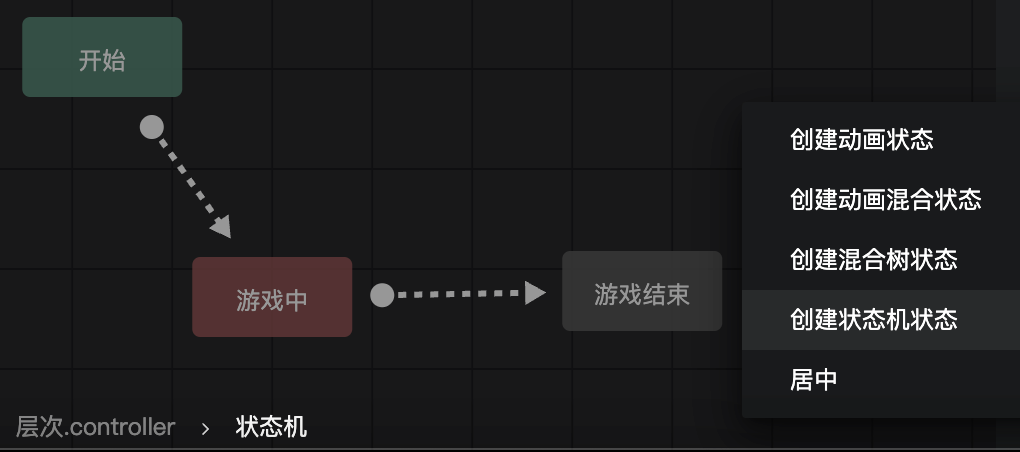

而使用层次状态机，则可以增加一个游戏中的状态机状态，然后将待机、跳跃、行走移到这个状态机中。如下图所示，右键创建一个状态机状态，然后命名为“游戏中”。

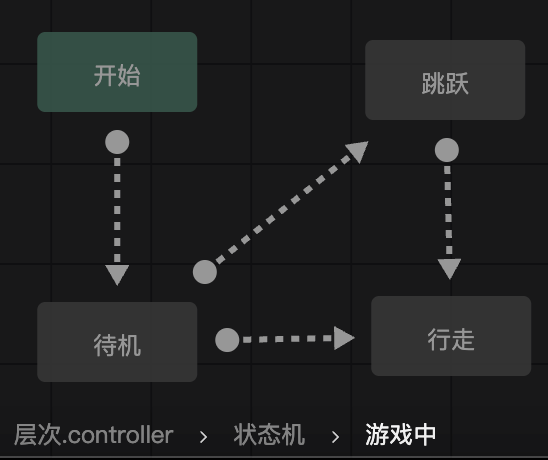

双击“游戏中”，进入到这个状态机中，编辑游戏中的状态切换，如下图所示：

这样从“游戏中”切换到“游戏结束”，只需连一条线。只要这条连线的条件满足，就可以切换到游戏结束。
点击底部的导航可以回到对应的层级。

混合

Galacean Effects 提供了业界主流的动画混合模式，以满足不同场景的动效需求：

• 1D：1 维混合是一种此消彼长的关系。
• Additive：可以让 2 个动画或状态机进行属性值相加混合。
• Layered：分层即为各层合并的意思，是最常用的一种混合方式，比如 3 个动画合并为一个状态，其中有的动画有循环，有的动画没有循环，或者循环的时间不一样。

1 维混合

通过右键菜单，创建一个动画混合状态，如下图所示：

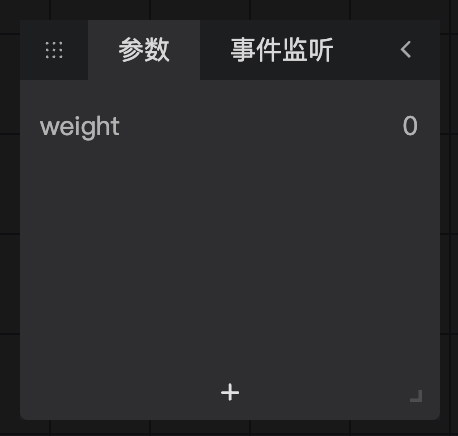

在参数面板创建一个数字类型的参数，如下图所示：

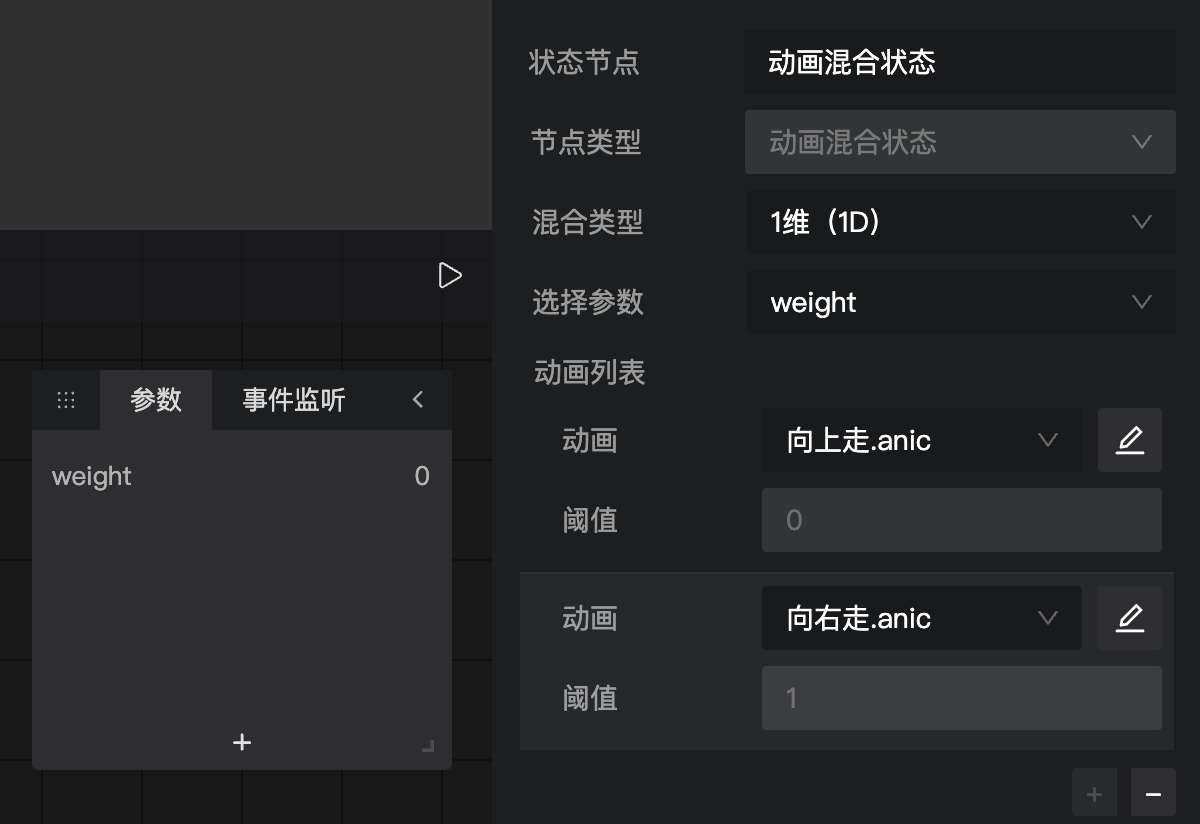

然后在混合状态的属性面板中选中这个参数，并添加 2 个动画，一个是向上走，一个是向右走。

那么当 weight 等于 0 时，元素就会向上走。当 weight 等于 1 时，元素就会向右走。当 weight 偏向于 0 时，元素的行走角度会越偏向于垂直；当 weight 偏向于 1 时，元素的行走角度会越偏向于水平。该参数对元素的所有属性生效。

一个实际使用场景是控制角色的走路幅度。将角色的走路与跑步进行混合，然后用一个参数控制。当参数越靠近 1 时，就会走得越快。这样就可以通过一个参数来控制角色的走路快慢（配合位移）。

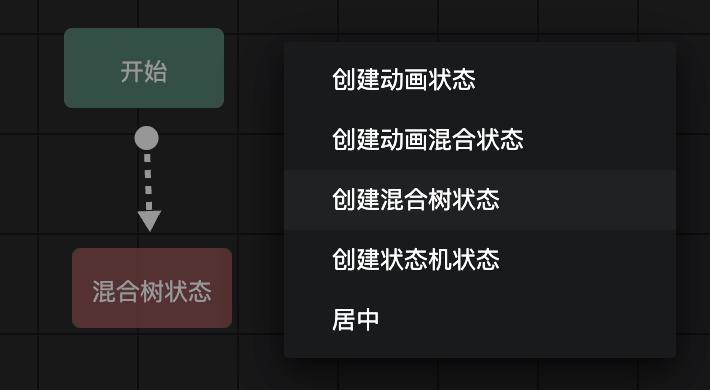

使用混合树，可以让状态机进行混合。首先创建一个混合树状态，如下图所示：

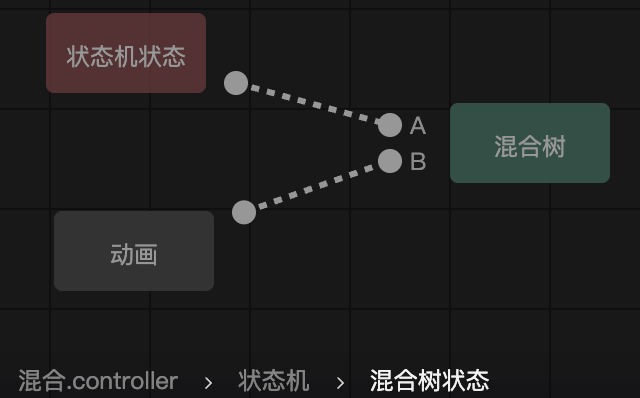

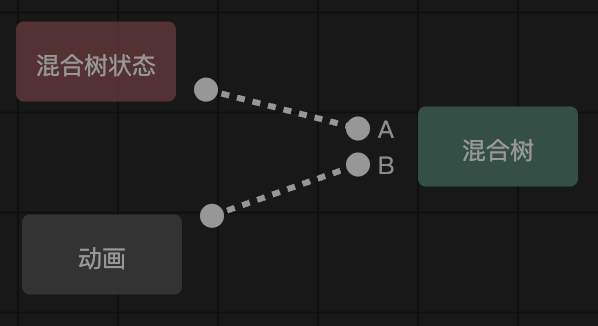

双击混合树状态进入编辑，如下图所示：

混合树同样通过一个权重参数控制混合效果。图中的 A 表示 0 端，B 表示 1 端。

我们让状态机状态与动画进行混合。混合树还可以嵌套混合树，形成级联的树形结构，如下图所示：

点击底部的导航可以回到对应的层级：

相加混合

相加混合的常用场景是混合不同元素的属性，或混合同一个元素的不同属性。让它们可以一起播放。相加混合的参数作用在第 2 个动画上，默认值为 1。

分层混合

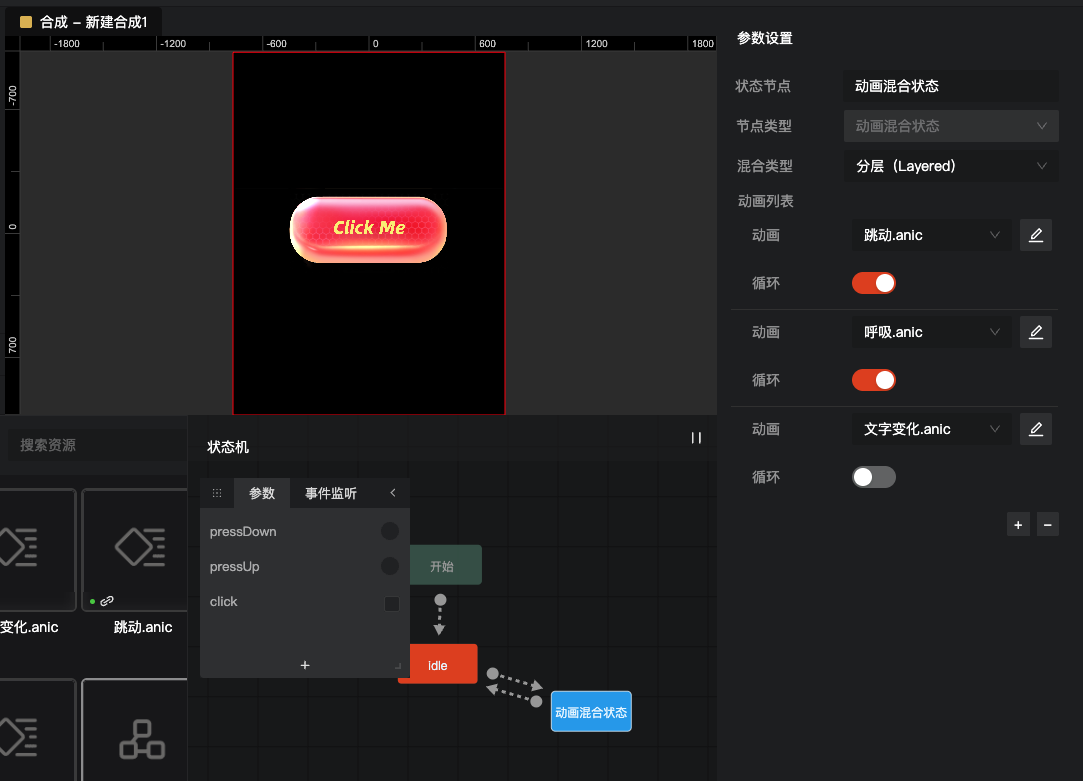

分层混合可以将不同元素的属性或者同元素的不同属性进行合并。比如在以上例子中，当按下参数触发时，状态机从待机切到一个分层混合状态。这个状态由 3 个动画组成，其中前 2 个动画循环，后 1 个动画不循环。那么这个混合状态就合并了这 3 个动画的效果。

如果是同元素同属性，则后面的动画会覆盖前面的。制作时，如果出现混合中的动画不生效时，请检查是否在前面的动画中出现同元素同属性的情况。

模型元素的状态机

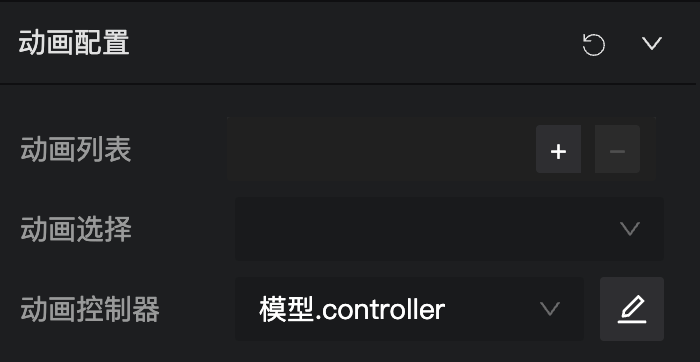

支持给模型的 TreeItem 元素添加状态机。在 TreeItem 的属性面板中添加状态机，如下图所示：

所有的制作方法都与上面描述的相同。合成的动画是在编辑器生产的，而模型的动画是导入进来的。所以动画需要从资源面板中拖到状态机面板中。

状态机的能力边界

状态机的适用场景存在以下限制：

1. 仅适用于状态可枚举的场景。对于连续变化的场景则不适用，比较温度计的液体高度是连续变化的。如果能将连续的简化为离散数字，则可使用状态机。比如将温度计的液体高度变为 5 格。
2. 状态之间的平滑衔接可能会受到限制。通过设置融合时间可以解决一部分问题。但有一些场景可能无法通过融合时间解决，需要通过编程解决或直接硬切。比如动画一旋转的角度从 0 转到 1440，切换到动画二是从 0 转到 360，如果切换到动画二设定融合时间，那么就会出现倒着转回去的情况。
3. 状态可枚举，但过多，且两两个状态之间都可互相切换。如果有 n 个状态，总共就会有 (n - 1) + (n - 2)…+1 条连线。连线密密麻麻的，状态机就会变得难以维护。所以这种情况编程实现（状态机）可能是更优解。

开发控制状态机

开发可以控制参数，驱动状态机流转，其效果类似于在播放过程中在参数面板实时修改参数。

比如开发可以在请求之后，得到中奖奖品，然后设置状态机参数 winPrize，进而让状态机切换到相应的状态。开发者使用文档见：状态机开发者文档。
